자가정비 - 봉고3 사이드미러 교체

산길 주행중 나무에 걸려 조수석 사이드미러 파손

자동접이식 없음
자동 각도조절 없음
열선 있음

구입한 제품은 아무기능 없음

일부 부품은 본제품에 있는걸 사용

탈거
사이드 미러가 장착된곳 차량내부에 있는
삼각형 플라스틱 가장자리 틈에 일자 드라이버를 넣어 사이를 이곳 저곳 벌리면 플라스틱 분해됨
중앙 부위에 꼽혀있는 컨넥터를 분리후 볼트제거
1개는 살짝만 풀고 2개는 완전 제거후
한손으로 사이드 미러를 잡고 다른손으로 볼트를 풀면 사이드미러가 바닥으로 떨어지지 않는다.

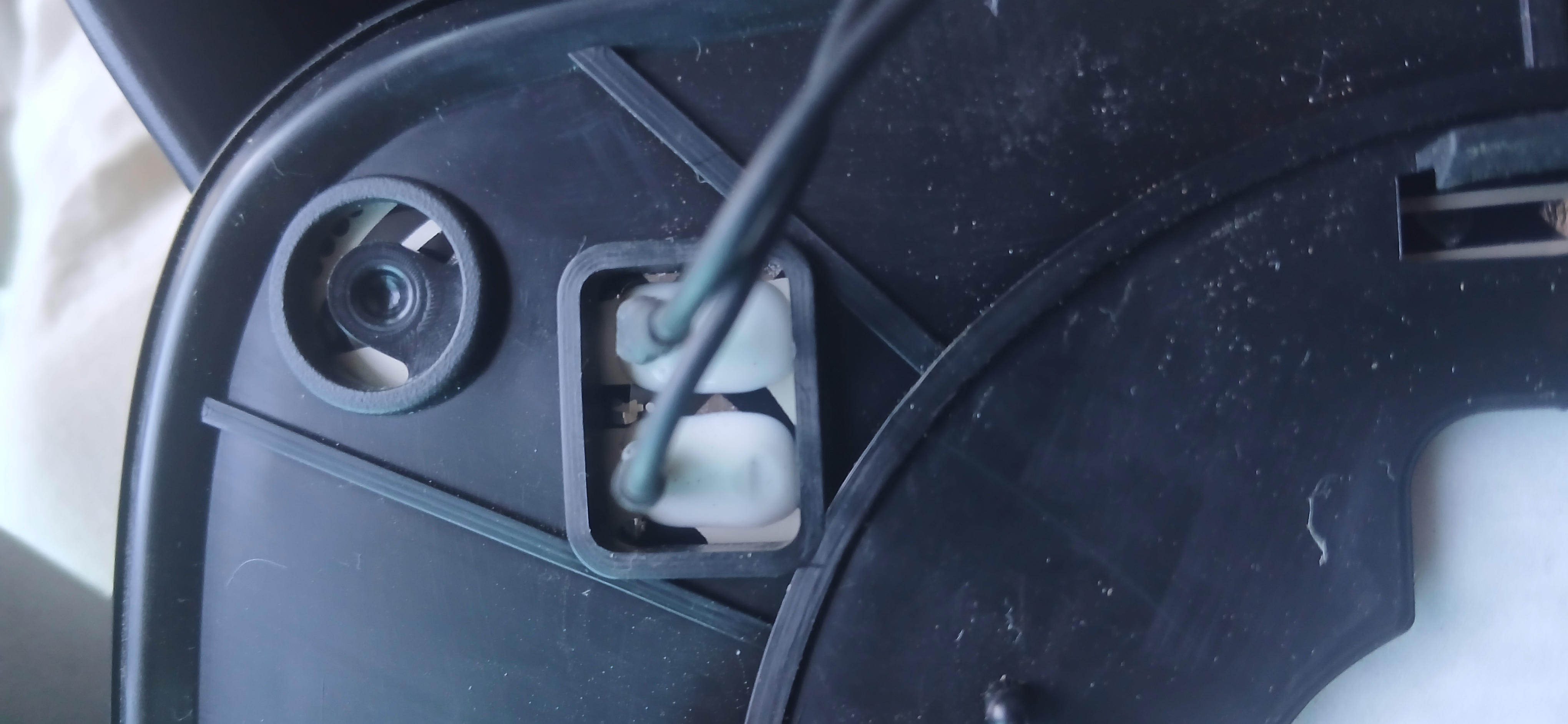

거울 아래쪽을 깊이 누르면 상단 내부에 열선 연결 부위가 보인다.

2가닥 모두 잡아 뽑는다. 극성 상관 없다.

본제품 전면

본제품 후면

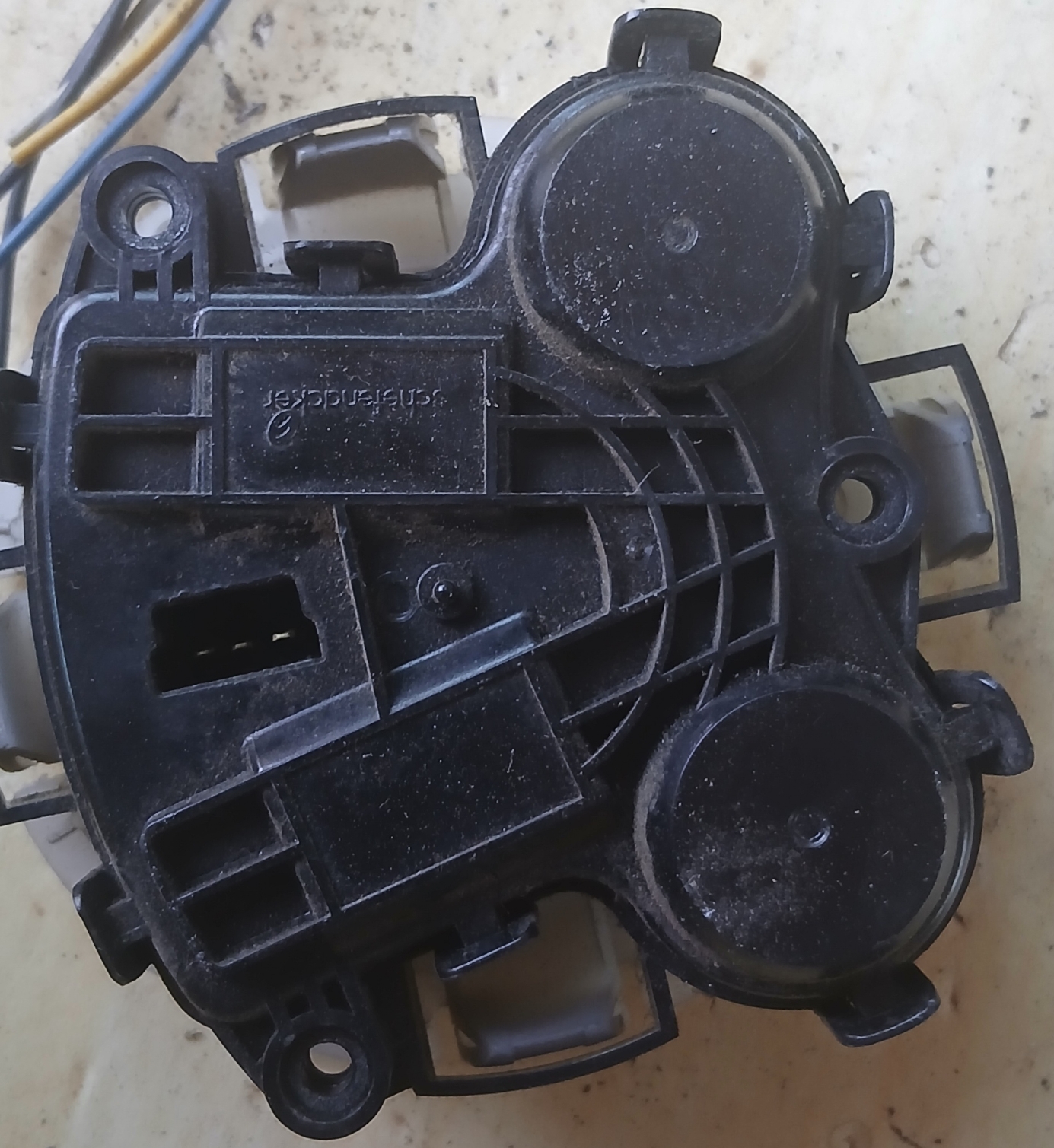

본제품 후면을 보면 3핀 컨넥터가 있다. 내부에 각도를 조절하기 위한 모터 2개와 기어가 들어 있다.
차량에는 각도 조절 버튼이 없어 사이드미러에 이 기능이 없는 제품인줄 알았는데 이 기능이 들어 있다.

구입한 제품

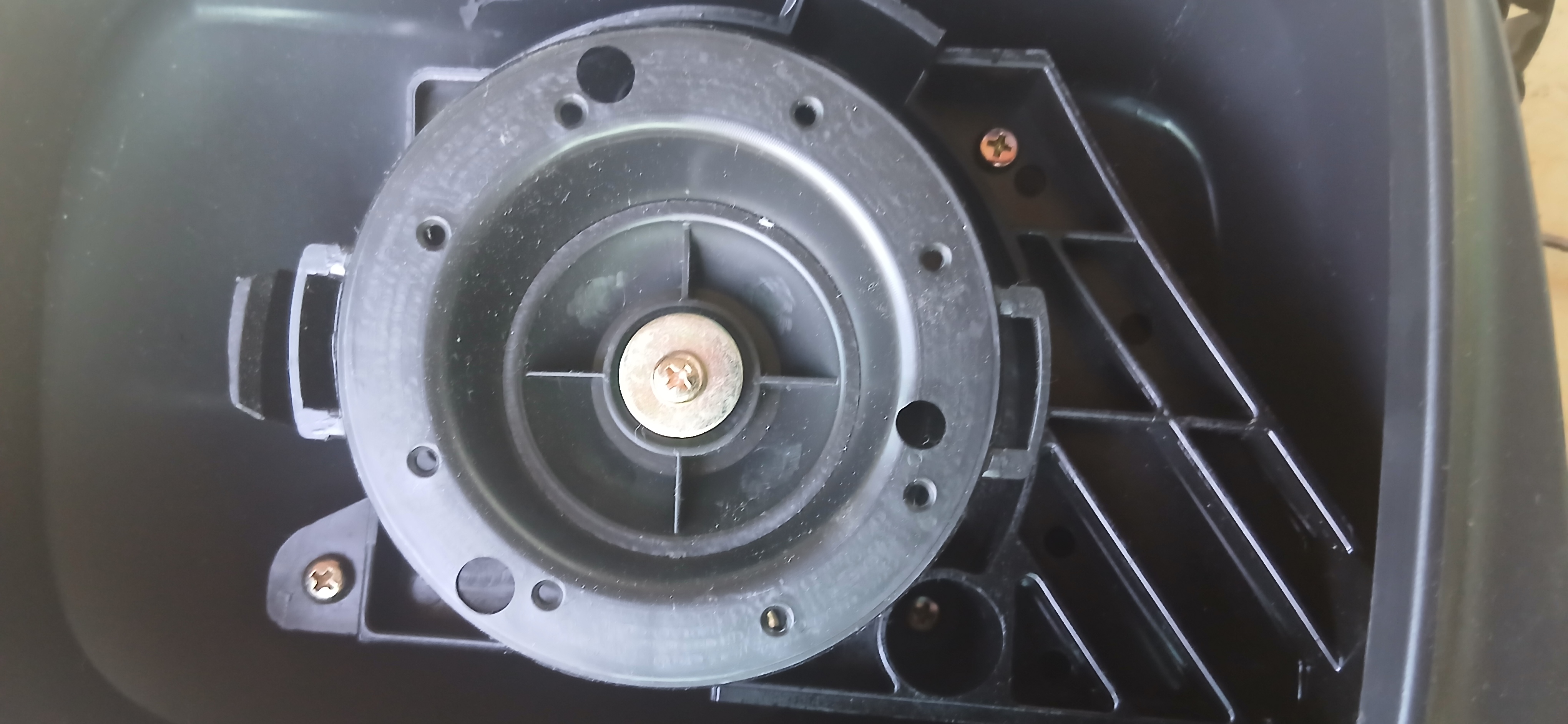

이 제품은 각도 조절 기능이 없다.

본제품

구입한 제품

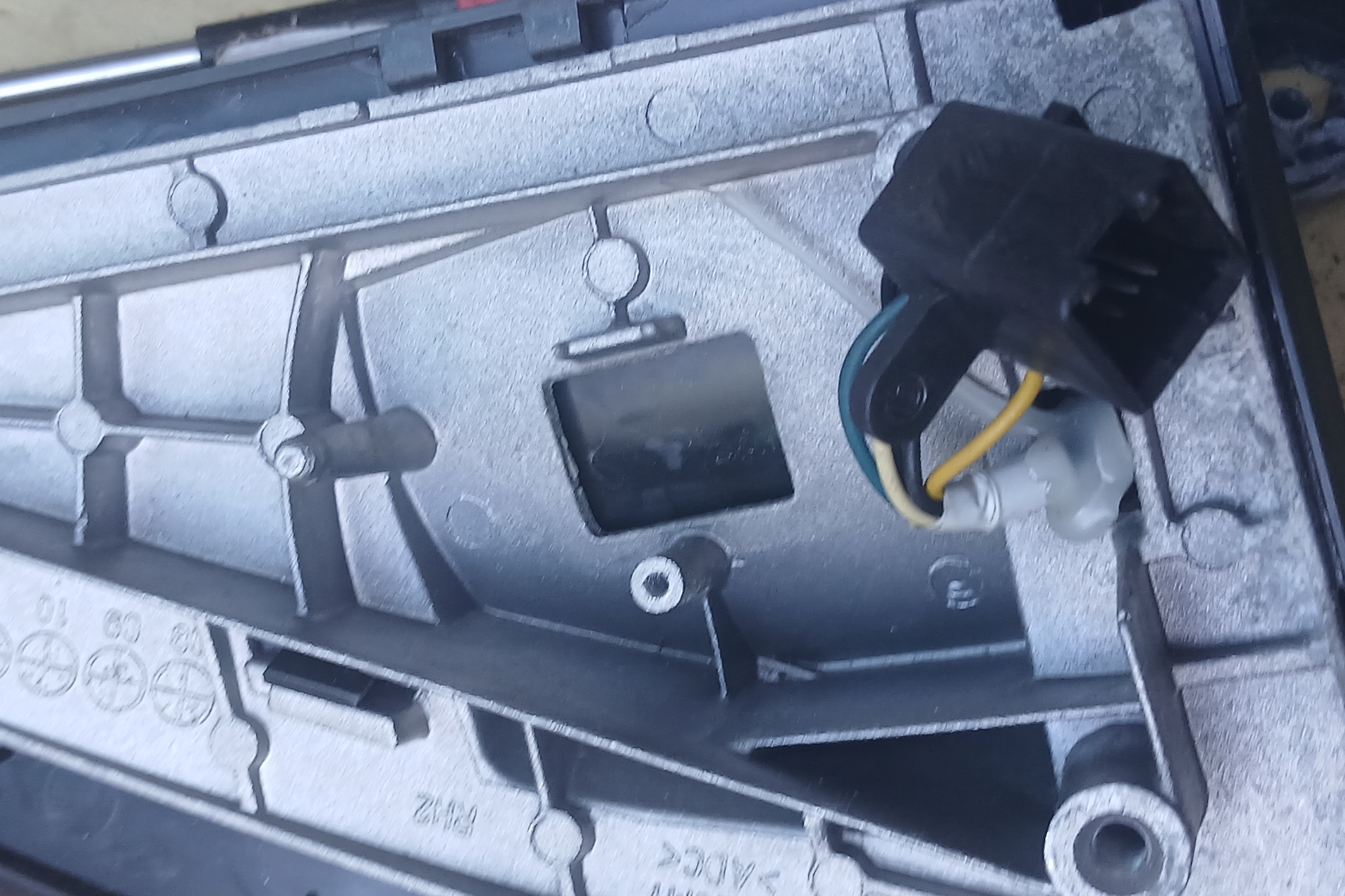

거울 후면에 열선이 부착되어 열선 기능을 사용하려면 컨넥터를 고정시켜야 하는데 고정하기 위한 구조가
파손된후 도금? 되어 있다.

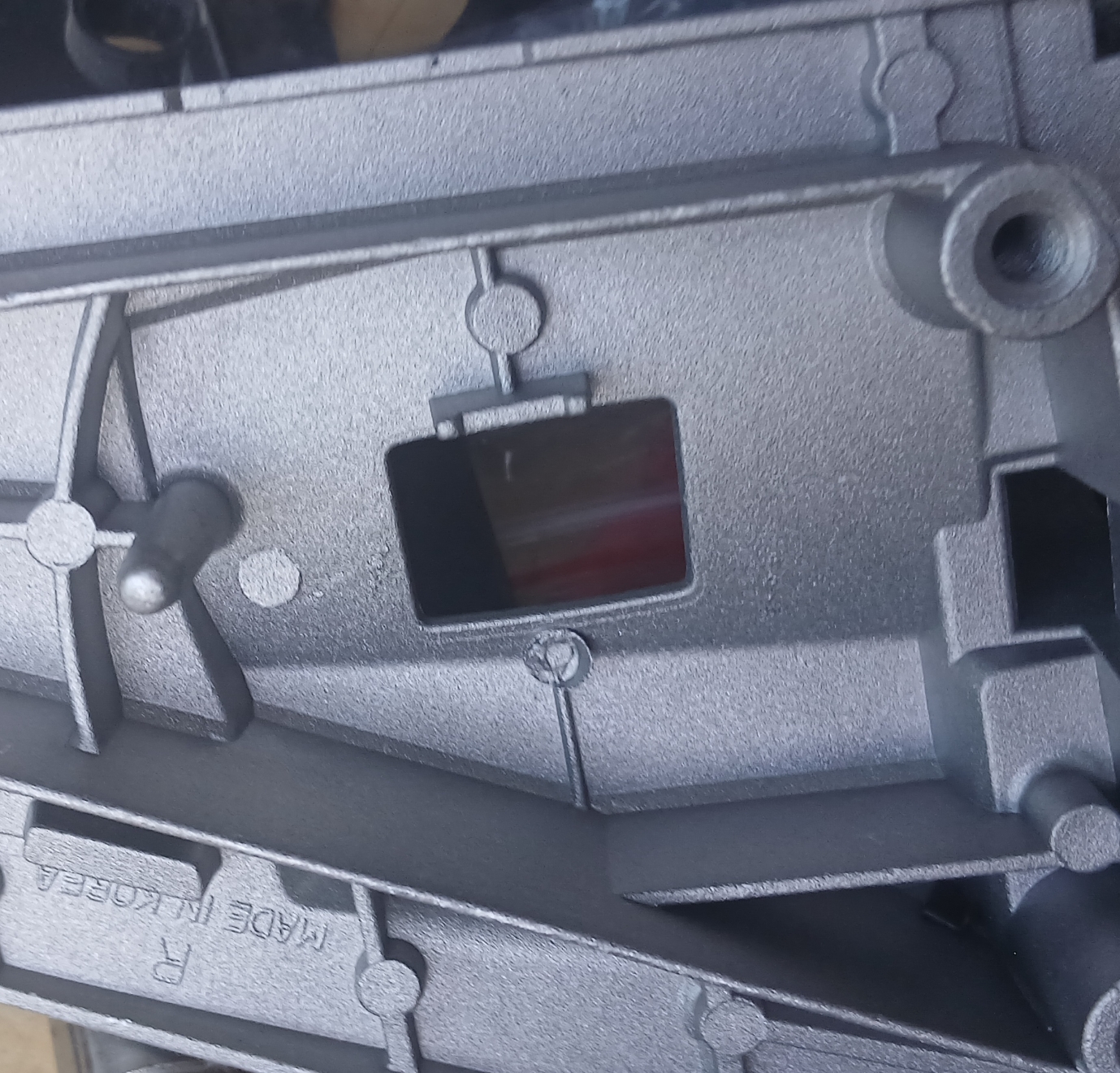

중앙 사각홀 아래 본제품은 있고 구입한 제품은 없다.

본제품에서 전선과 금속구조물을 사용

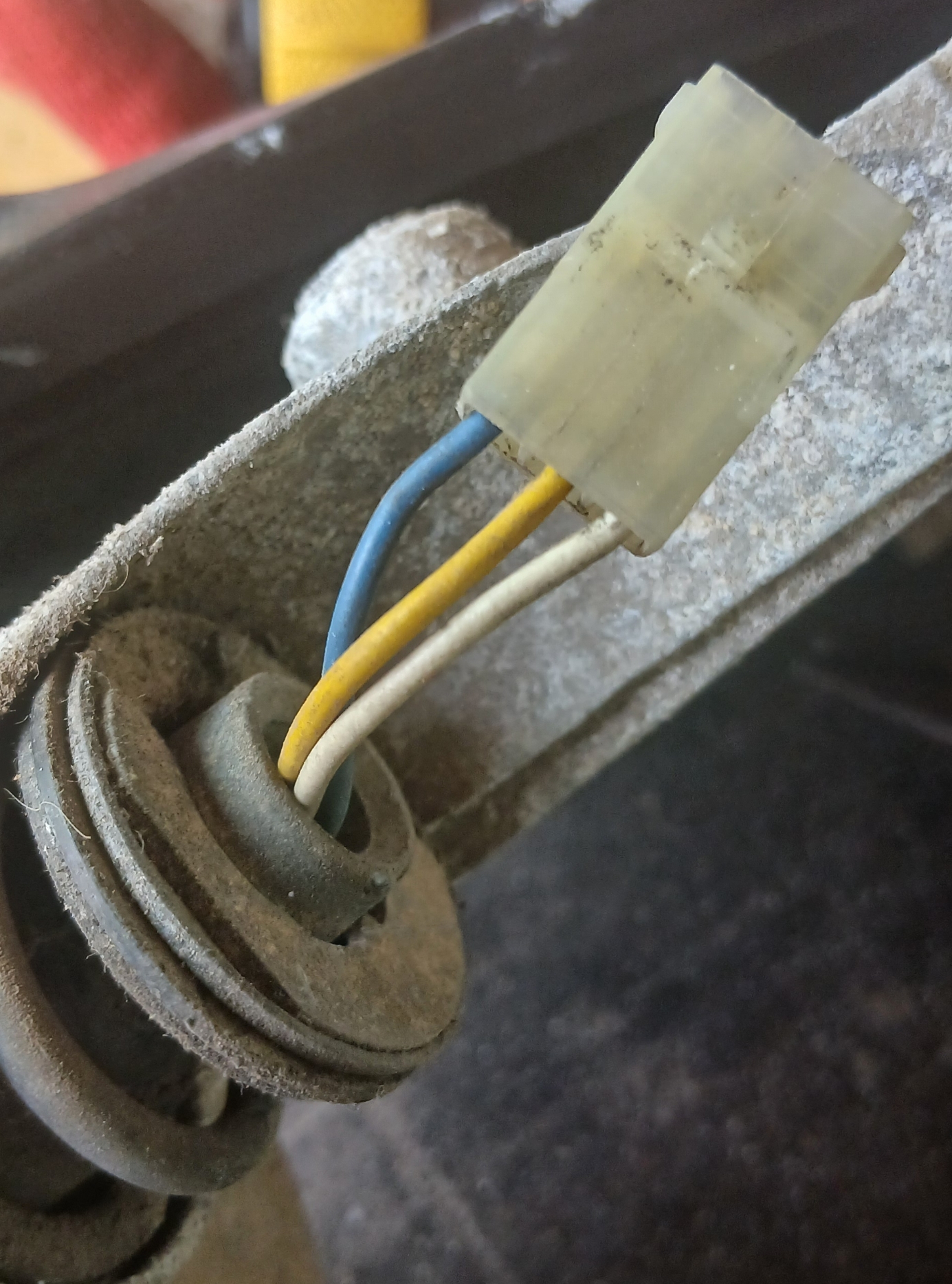

본제품 에서 케이블을 분리해야 하는데 컨넥터가 빠지지 않는다. 전선 3가닥 절단후 절연처리
이 3가닥은 각도조절용 이다.

이제 조립해서 사용.
